USB қосқыштарының түрлері

Сандық құрылғылардағы USB коннекторларының болуы ұзаққа созылып, шындыққа жатады. Дегенмен, бұл технология 2000-шы жылдардың ортасынан бастап бұрынғы танымал LPT, PS / 2, COM-порт және басқа ескірген техникалық сипаттамаларын ауыстырудан массалық үлестіруге ие болды. 1,5 Мбит / с өткізу қабілеттілігінен бастап, USB бірнеше кезеңнен өтті, енді біз USB 3.2 стандартының ені 1 Гбит / с-тан асады деп күтеміз. Сонымен қатар USB коннекторы әртүрлі пішіндер мен модификацияларға ие, олардың сипаттамасы мен осы USB қосқыштарының қандай түрлерінің бар екенін, олардың ерекшеліктері қандай және әмбебап сериялық автобустар қандай мақсаттарға арналғанын айтып беремін.

USB қосқыштарының негізгі нұсқалары

USB қосқыштарының үш түрі бар (USB 1.0, USB 2.0, USB 3.0), оның әрқайсысының бірнеше нұсқасы бар техникалық сипаттамалары бар. 1.0 пайда болғанға дейін YUSB спецификациясы ресми түрде қолданылды: 0,7, 0,8, 0,9 және тіпті 0,99. Ерекшеліктің 1.0-де филиалы 1.1 болды, ол алғашқы масштабты және әйгілі YUSB қосқышы болды. Заманауи ерекшелігі 3.0 нұсқасын 3.1 нұсқасында жалғастырды, 3.2 нұсқасы да шығарылды.

Сонымен қатар, негізгі ерекшеліктердің әрқайсысы өзіңіздің ерекшеліктеріңізге ие, мен сіздердің назарыңызға назар аударамын.

USB 1.0 қосқышы

Белгілі болғандай, USB коннекторының пайда болуы әртүрлі АТ компаниялары (Intel, Microsoft және т.б.) компьютердің функционалдығын кеңейтуге, мобильді телефонды ДК-ге біріктіріп, жаңа қосқышты қарапайым және ыңғайлы етіп жасауға ұмтылысына жауап болды.

90-жылдардың ортасында жарық көргенде USB коннекторы бастапқыда танымал болмады. Әсіресе, «Әйтпесе дәйекті автобус» (жарамсыз сериялық автобус) деген аббревиатураны параллель декодтау ойлап тапты. Дегенмен, оның қалыптасуының бірнеше кезеңінен өткен соң, YUSB 1.1 нұсқасы нарықтың 90-шы жылдардың соңында бастады.

Бұл ерекшеліктің сипаттамалары өте қарапайым: трансмиссияның төмен жылдамдығы (12 Мбит / с), максималды кабель ұзындығы 5 метр, шеткі кернеу 5 вольт және максималды ток 500 мА. Сыртқы көріністе ол өзінің мұрагерінен айырмашылығы жоқ - 2.0 типті қосқыш.

USB 2.0 қосқышы

2000 жылдың көктемінде шығарылған YUSB-сері 2.0 (A түрі) ең үлкен үлестірім, жаппай сипаттама және танымалдылыққа ие болды. Көптеген қазіргі заманғы компьютерлерде және ноутбуктерде әр түрлі перифериялық құрылғыларды компьютерге - принтерден, флэш-дискілерден, пернетақталардан қарапайым компьютерлік тінтуірге қосатын осындай қосқыштар бар.

U-ES-BI 2.0 интерфейсінің жылдамдығы жақсы көрсеткіш - 480 Мбит / с, бұл оны қазіргі заманғы компьютерлік технологияда барынша тиімді пайдалануға мүмкіндік берді.

USB 3.0 қосқышы

Техникалық сипаттаманың бұл нұсқасы 2008 жылы пайда болды, содан бері ол қазіргі заманғы компьютерлердің функционалдығына белсенді енгізілді. Мұнда деректерді беру жылдамдығы айтарлықтай өсті - 5 Гбит / с дейін, ағымдағы күші (900 мА-қа дейін) өсті, бұл бір порттан көбірек құрылғыны қуаттауға мүмкіндік берді.

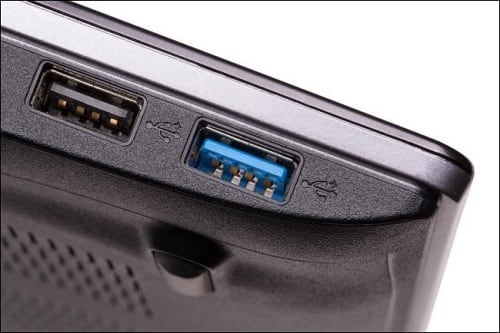

3.0 нұсқасы USB коннекторларын басқа коннекторлардан оңай айыруға болады - олар көк (кейде қызыл) түспен боялады және дереу көзді тартып алады.

USB қосқышының үйлесімділігі

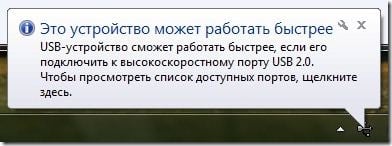

Егер USB коннекторларының бір-бірімен үйлесімділігі туралы айтатын болсақ, онда USB коннекторларының бірінші және екінші түрлері бір-бірімен үйлесімді. Егер сіз USB 2.0 2.0-де жұмыс істеу үшін құрылған құрылғыны 1.1-слотқа қоссаңыз, пайдаланушы құрылғы жылдам жұмыс істей алатын жүйелік хабарды алады (ол 2.0-ден соншалықты тез емес, жұмыс істейтін болады).

USB 2.0 және 3.0 коннекторлары сондай-ақ ішінара сыйысымды, қосқыш 2.0 үшін әзірленген құрылғыны 3.0 қосқышына қауіпсіз қосуға болады және ол жұмыс істейді. Сонымен қатар, коннектор 2.0 3.0 қосқышының түріне арналған құрылғыны қосуға болмайды.

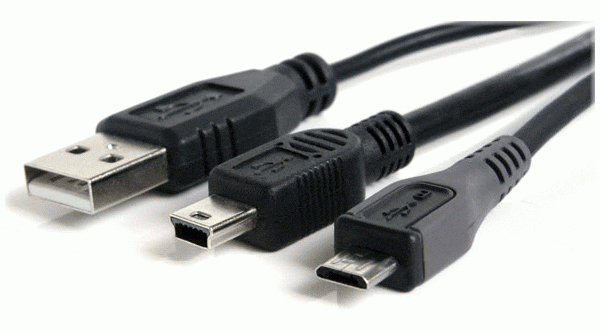

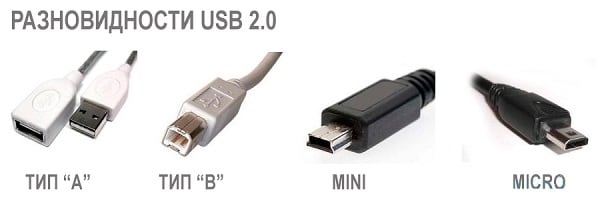

USB қосқыштарының түрлері

USB коннекторларының әр түрлі нұсқалары бар. Төменде ең кең таралған нұсқаларды сипаттаймын.

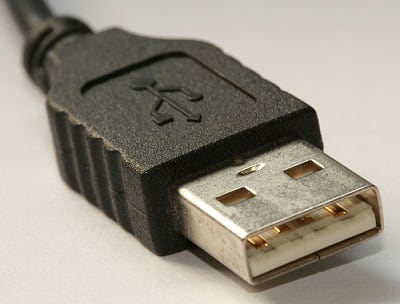

USB 2.0 А түрі

Кез-келген компьютер пайдаланушысынан табуға болатын ең масштабты опция. Ол ұзаққа созылады, қауіпсіздіктің жоғарғы шегі бар, көптеген қосылыстарға төзеді, «ақылға сыйымсыз» (оны жоғары көтеру мүмкін емес). Сонымен қатар, ол әдетте портативті технологияда пайдаланылмайды, себебі ол осы құрылғыларға қарағанда көлемде әсерлі.

USB 2.0 түрі B

Әдетте трапеция (немесе шаршы) пішіні бар. Сондай-ақ, үлкен өлшемі бар, себебі ол салыстырмалы үлкен перифериялық құрылғыларда (сканерлер, принтерлер және т.б.) пайдаланылады.

Mini USB 2.0 (Түрі B модификациясы)

Көлемі төмендеген (жоғарыдағы коннекторлармен салыстырғанда), ол негізінен портативті жабдықта қолданылады (мысалы, ойыншыларда, портативті қатты дискілерде, карта оқырмандарында және т.б.). Оның ішінде 5 контакт, классикалық YUSB ретінде емес, 1 байланыс пайдаланылмайды.

Кемшіліктерді жоюға бейімділік (коннекторды белсенді түрде пайдалану арқылы соңғы рет үзілмейді).

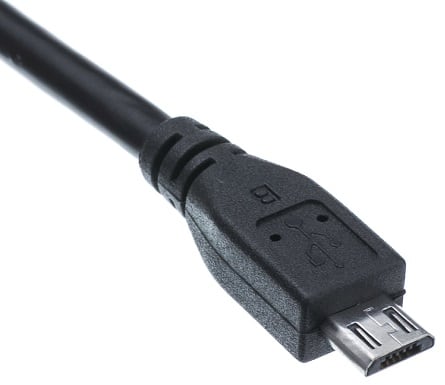

Micro USB 2.0 (Түрі B модификациясы)

Mini USB коннекторының жақсартылған көрінісі. Ол ең төменгі өлшемдерге ие және ұялы телефондар мен планшеттерден сандық камераларға дейін шағын құрылғылардың бүкіл ауқымы үшін керемет. Сонымен қатар, ол өте жақсы байланыс, тозуға төзімділік, электронды құрылғылардың абсолютті көпшілігі үшін әмбебап типті ағытпа болудың жақсы перспективаларына ие.

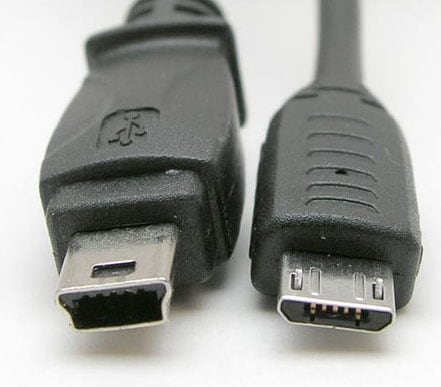

Mini USB-дан айырмашылығы бар шағын USB (коннектор қарастырылған) өте қарапайым. Micro USB артқы жағында Mini Mini қосқышы жоқ екі құлақ бар.

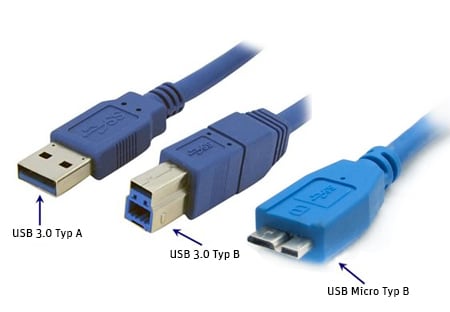

USB 3.0 (А түрі)

Қазіргі заманғы стандартты YUSB 3.0 A, жылдамдыққа байланысты, соңғы буынның ноутбуктарында және үстелдерінде белсенді қолданылады.

USB 3.0 (В түрі)

Осы нұсқадағы сымдар мен құрылғылар енді стандартты USB 2.0 қосқышына қосылмайды. Қосқыштың бұл түрі жоғары өнімділігі жоғары құрылғыларды пайдаланғанда қолданылады.

Micro USB 3.0

Жоғары жылдамдықты SSD жетектеріне, жоғары жылдамдықты сыртқы дискілерге арналған, жоғары сапалы қосылымдарды қамтамасыз етеді.

Бейне

Бүгінгі күні қолданылатын USB коннекторларының негізгі түрлері әлі де қазіргі заманғы құрылғыларда белсенді түрде қолданылатын USB 2.0 және USB 3.0 нұсқаларының ең танымал нұсқалары болып табылады. Прогресс әлі қалмайды, және жақын арада біз YUSB 3.2 нұсқасының пайда болуын көре аламыз, бұл деректермен жұмыс жылдамдығын 1 Гбит / с-қа дейін арттыруға мүмкіндік береді. Танымал интерфейсті дамытудағы тағы бір қадам алыс емес
